چگونه ابعاد محل نصب جک ریلی را پیدا کنیم؟
آیا می دانید بیشتر مشکلاتی که در درب های اتوماتیک رخ می دهد، به دلیل رعایت نکردن ابعاد نصب است؟ متاسفانه این مشکل همچنان در نصب جک های ریلی تکرار می شود و باعث آسیب جدی به موتور می شود. بنابراین رعایت ابعاد محل نصب جک ریلی در دفترچه راهنمای محصول بسیار مهم است. اگر می خواهید بیشتر در این باره بدانید، مقاله زیر را دنبال کنید.

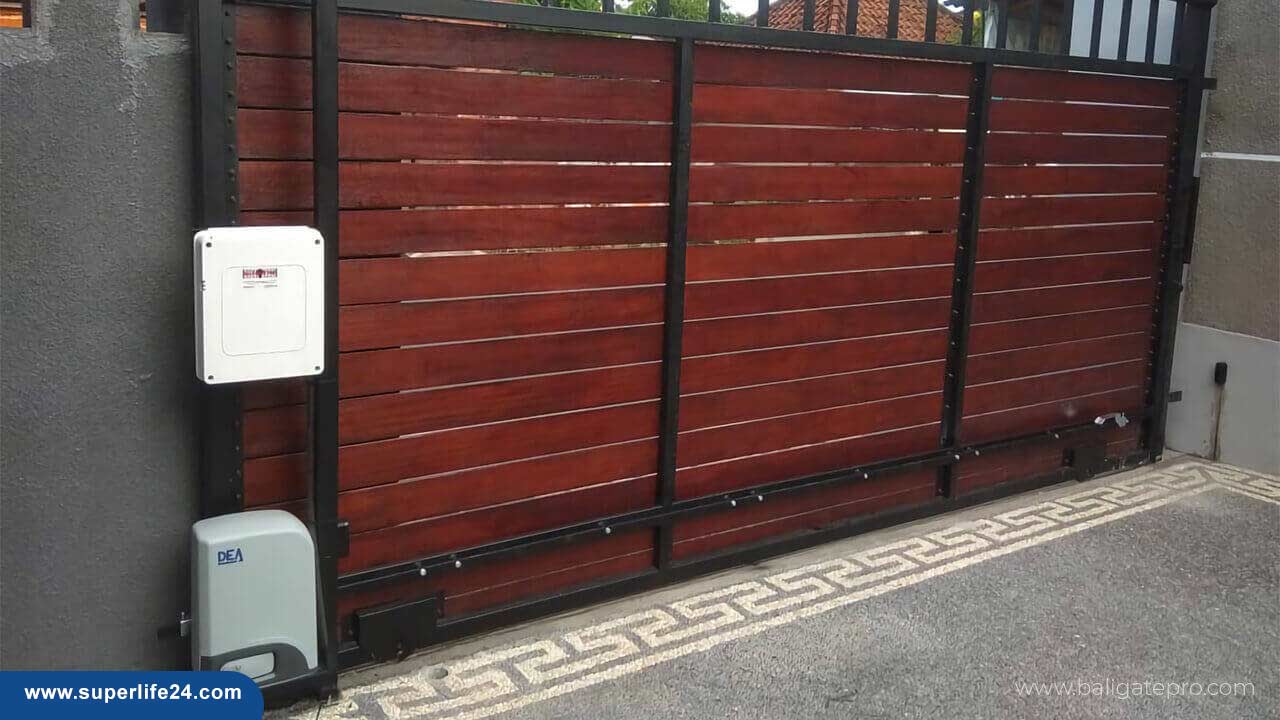

ابعاد نصب جک ریلی چیست؟
توجه داشتن به ابعاد نصب برای عملکرد مناسب درب برقی، چه در زمان باز و چه در زمان بسته شدن بسیار مهم است. این یک فرایند ضروری در نصب جک های برقی است و چنان چه رعایت نشود، جک ریلی و موتور می توانند دچار مشکلات متعددی شوند.
رعایت نکردن ابعاد نصب چگونه باعث ایجاد مشکل می شود؟
با رعایت ابعاد ذکر شده در دفترچه راهنما، جک بازویی نیرویی متناسب با درب اتوماتیک، در جهت باز یا بسته شدن وارد می کند و در نتیجه فشار زیادی را متحمل نمی شود. در صورتی که ابعاد نصب به درستی رعایت نشود، ممکن است باعث خرابی جک ریلی پارکینگ یا حتی موتور شود. هم چنین در به طور روان و یکنواخت باز یا بسته نخواهد شد و دچار وقفه هایی در حرکت می شود. در واقع قطعات مکانیکی به دلیل سایش بیش از حد، رفتاری غیر عادی خواهند داشت.
همچنین در این راستا می توانید مطلب راهنمای کامل نصب جک ریلی را مطالعه کنید.
چه کاری را نباید انجام دهیم؟
موتور جک برقی نباید به موازات درب نصب شود. در این حالت موتور به جای ایجاد نیرو در جهت باز یا بسته شدن، نیرویی موازی ایجاد می کند. این منجر به سایش مکانیکی جک بازویی شده و مشکلات عدیده ای را به بار می آورد. برای جلوگیری از این اتفاق توجه داشته باشید که زاویه بین خط مرکزی موتور جک برقی و درب، نمی تواند کم تر از 5 درجه باشد.
هرچه زاویه بزرگ تر باشد، برای دوام محصول بهتر است.
زاویه عمدتاً توسط محور عقب از طریق ابعاد x و y بین محور لولا و محور چرخش موتور اندازه گیری می شود. رعایت مقادیر استاندارد این ابعاد مهم است تا موتور بتواند عملکرد بهینه ای داشته باشد.
ابعاد مورد نظر خود را پیدا کنید
در دفترچه راهنمای محصول، جدولی وجود دارد که ابعاد مجاز برای هر محصول و حداکثر زاویه باز شدن را برای هر یک از آن ها نمایش می دهد. شما باید مناسب ترین ابعاد نصب را نسبت به زاویه باز شدن مورد نظر خود انتخاب کنید. در هنگام نصب جک ریلی مقادیر خود را با مقادیر موجود در جدول دفترچه راهنما مقایسه کنید تا مطمئن شوید که آن ها را رعایت می کنید. برای مثال اگر می خواهید دهانه ای با زاویه 96 درجه داشته باشید، باید مجموعه ای از ابعاد را انتخاب کنید که اجازه می دهد دهانه ای برابر یا بیشتر از 96 درجه داشته باشید.
حال برای نصب جک هایی که از نوع ریلی هستند، فواصلی هست که نیاز است رعایت شوند. حداقل فاصله بین ریل (دندانه شانه ای) و چرخ دنده در حدود 1.5 تا 3 میلی متر می باشد. هم چنین در هنگام نصب ریل، مطمئن شوید که ریل ها در یک راستا قرار گرفته باشند و فاصله 1.5 تا 3 میلی متری بین ریل و چرخ دنده در تمام طول رعایت شده باشد تا در به راحتی باز و بسته شود.
نحوه انتخاب مجموعه ابعاد نصب جک ریلی
ترکیب ابعاد باید با در نظر گرفتن ستون و تکیه گاه جک پارکینگ انتخاب شود تا از صرف نیروی اضافی جلوگیری شود. در صورتی که تکیه گاه اصلی قادر به رعایت ابعاد انتخابی نباشد، نیاز است تا اصلاح شود. دقت داشته باشید که ابعاد ستون ها نیز می توانند در انتخاب مدل جک برقی دخالت داشته باشند. به همین دلیل است که انواع مختلفی از جک ها وجود دارند.

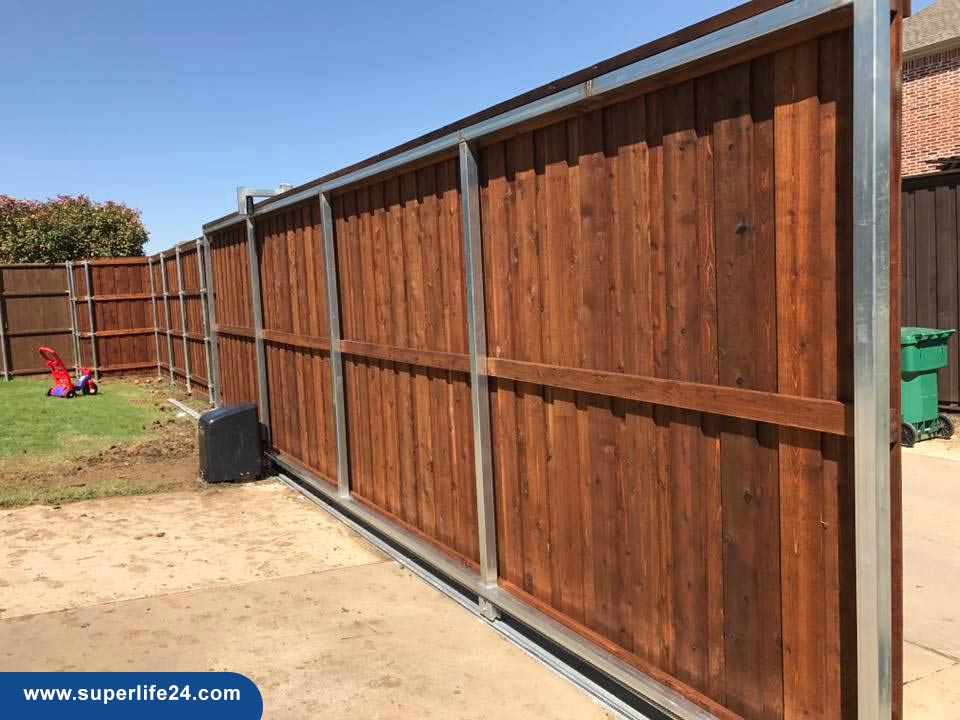

تاثیر ابعاد بر سرعت باز شدن در اتوماتیک
انتخاب ابعاد مناسب در هنگام نصب جک ریلی منجر به باز و بسته شدن سریع تر در برقی خواهد شد و کارایی مطلوب تری را فراهم خواهد کرد. دو جک بازویی متصل به موتور قرار گرفته روی درب باید با رعایت فاصله ای مناسب بین آن ها نصب شوند. این کار توان کم تری از موتور خواهد کشید و فرایند باز و بسته شدن درب را آسان تر خواهد کرد.
رعایت ابعاد نصب بسیار مهم است تا زاویه مناسب را در اختیار موتور قرار دهد و از اعمال نیروی مضاعف و مخرب جلوگیری شود. یک جک برقی که با ابعاد درست نصب شده باشد، طول عمر بیشتری را برای موتور تضمین خواهد کرد. به همین منظور در دفترچه راهنما به ابعاد مورد نیاز اشاره شده است تا موتور بتواند به راحتی کار کند. بهتر است برای نصب از متخصصین یا پشتیبانی شرکت سازنده کمک بگیرید.
مطالب پیشنهادی سوپرلایف:
جک ریلی پارکینگ
نکات ایمنی مهم برای نصب جک ریلی
1. وزن و ابعاد در باید متناسب با نوع جک ریلی باشد.
2. مطمئن شوید که ریل ها هم راستا هستند و درب از تعادل لازم برخوردار می باشد.
3. در صورتی که زمین مرطوب باشد، موتور باید ارتفاع مناسب از سطح زمین را داشته باشد.
4. پس از انتخاب ابعاد مناسب و پایان مراحل نصب مطمئن شوید موتور سالم است و به درستی در حالت خلاص قرار می گیرد.
5. مطمئن شوید که بین چهارچوب و متحرک مانعی وجود نداشته باشد.
بعد از نصب مطمئن شوید که تجهیزات امنیتی به درستی کار می کنند.
لیبل بچسبانید و جهت عملکرد خلاص کن و درب را مشخص کنید.
امیدواریم این اطلاعات مفید بوده باشد و به شما در نصب جک برقی درب اتوماتیک کمک کند. جهت کسب اطلاعات بیشترمی توانید فروشگاه آنلاین سوپرلایف را مشاهده کنید.
